超聲波傳感器UB500-18GM75-E6-V15（漫反射型和反射板型）

【產品功能描述】

超聲波傳感器UB500-18GM75-E6-V15主要用作接近傳感器。它們可以在汽車自動泊車技術和防撞安全系統中找到。超聲波傳感器還用于機器人障礙物檢測系統以及制造技術。

【附件產品】

產品·特點

——超聲波傳感器UB500-18GM75-E6-V15產品特性——

    產品·規格參數

    ——超聲波傳感器UB500-18GM75-E6-V15產品規格——

一般說明——

  ·檢測范圍：30...500mm

  ·調節范圍：50...500mm

  ·盲區：0...30mm

  ·標準目標板：100mmx100mm

  ·換能器頻率：約380kHz

  ·響應延時：約50ms

輸出——

  ·輸出類型：2個開關量輸出pnp,常開/常閉,可選

  ·重復精度：≤1%

  ·額定工作電流Ie：2x200mA,短路保護/過載保護

  ·電壓降Ud：≤3V

  ·開關頻率f：最大8Hz

  ·遲滯范圍H：所設開關距離的1%

  ·溫度漂移：滿量程值的±1.5%

周圍環境——

  ·環境溫度：-25...70oC(248...343K)

  ·儲存溫度：-40...85oC(233...358K)

工作方式/顯示方式——

  ·LED黃色：開關狀態指示

  ——閃爍：TEACH-IN狀態下檢測到目標物

  ·LED紅色：常亮：出錯或目標不確定

  ——紅燈閃爍：TEACH-IN狀態下未檢測到目標物

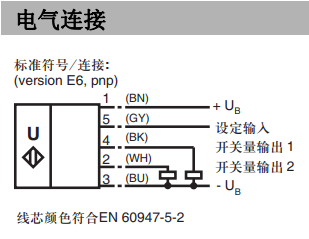

電氣參數——

  ·工作電壓：10...30VDC,紋波10%PP

  ·空載電流I0：≤50mA

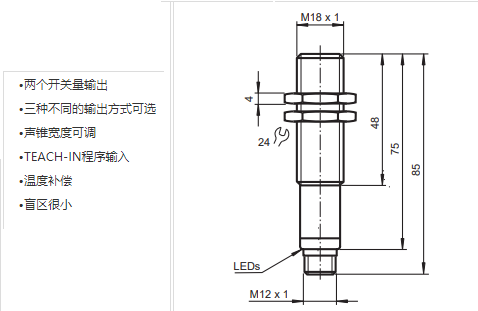

安裝條件：

  如果接近開關安裝于環境溫度可能低于0°C的現場時，就必須使用安裝附件BF 18,BF 18-F或BF 5-30中的一種來固定。在使用鋼螺母將接近開關直接安裝在一個通孔的情況下，接近開關必須被固定在安裝螺紋的中央。如果一定要固定在安裝螺紋的前端，就必須使用帶定位環的塑料螺母(附件)。
