方向控制閥用于氣動系統，以引導或阻止壓縮空氣或油流向其設備。它們可能是氣動系統中最常用的元件，可用于例如驅動氣缸、較大的工業閥門或氣動工具。閥門可以有兩個或多個端口并實現各種回路功能。閥門的功能和行為可以用符號表示。然而，該符號并不能解釋閥門的結構。方向控制閥可以通過不同方式啟動，例如手動啟動或電磁閥啟動。

　　方向控制閥與調節控制閥：

　　控制閥主要以其可調節性和節流能力而聞名。但是方向控制閥或DCV是控制管道內液體流動方向的類型。

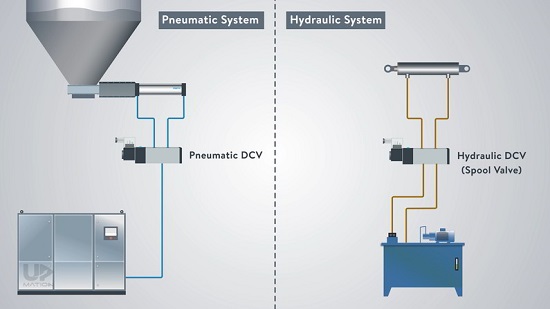

　　方向控制閥用于氣動和液壓流量控制系統。所以有氣動換向閥和液壓換向閥。有時，液壓方向控制閥也稱為滑閥。

　　方向控制閥組件：

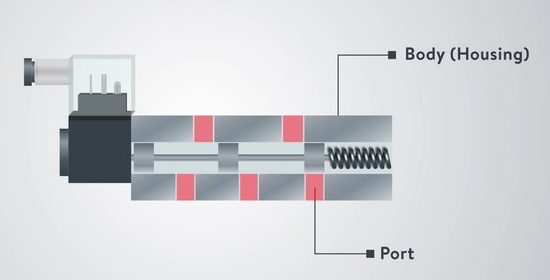

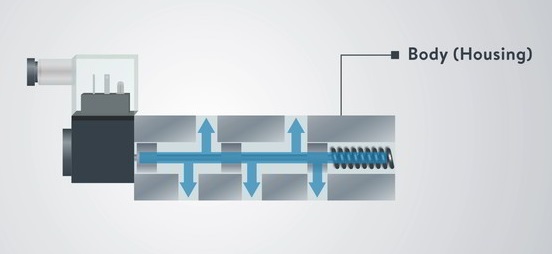

　　首先，是控制閥的主體或外殼，其中有空氣流經它們的路徑。

　　閥體上有一些加工孔，稱為端口。

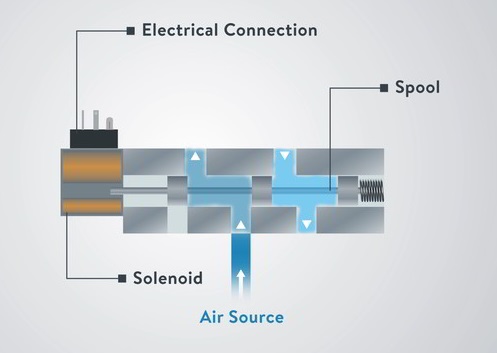

　　在外殼內，有一個移動部件，可將空氣引導至閥門的不同端口并阻止其他端口。該移動部件通常稱為閥芯。使閥芯在外殼內移動的組件是一個電動電磁閥。

　　方向控制閥的工作原理（5/2電磁閥）：

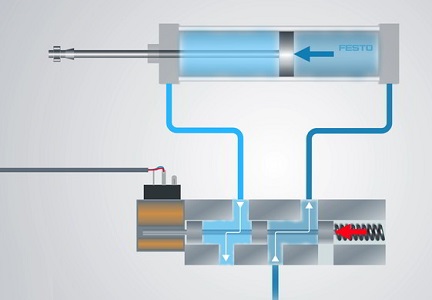

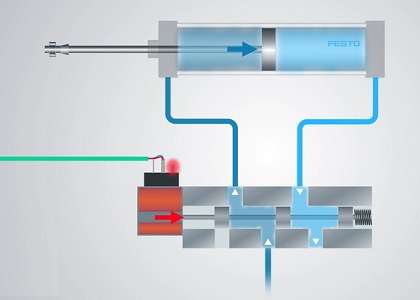

　　當DCV的閥芯處于中性或靜止位置并且電磁閥通過PLC卡的命令通電時，線圈將推動閥芯，從而擠壓另一側的彈簧。結果，氣缸的活塞縮回并向右側移動。　　

　　只要PLC的命令保持在電磁閥上，閥芯的位置將保持靜止，壓縮空氣將使活塞保持其最后的位置。一旦PLC取消命令，彈簧就會將閥芯返回到其第一個位置，并且空氣路徑將改變。因此，活塞后面的空氣將通過閥門排氣口排入大氣。

　　現在，是時候學習如何命名方向控制閥以及如何閱讀它們的圖形符號了。
